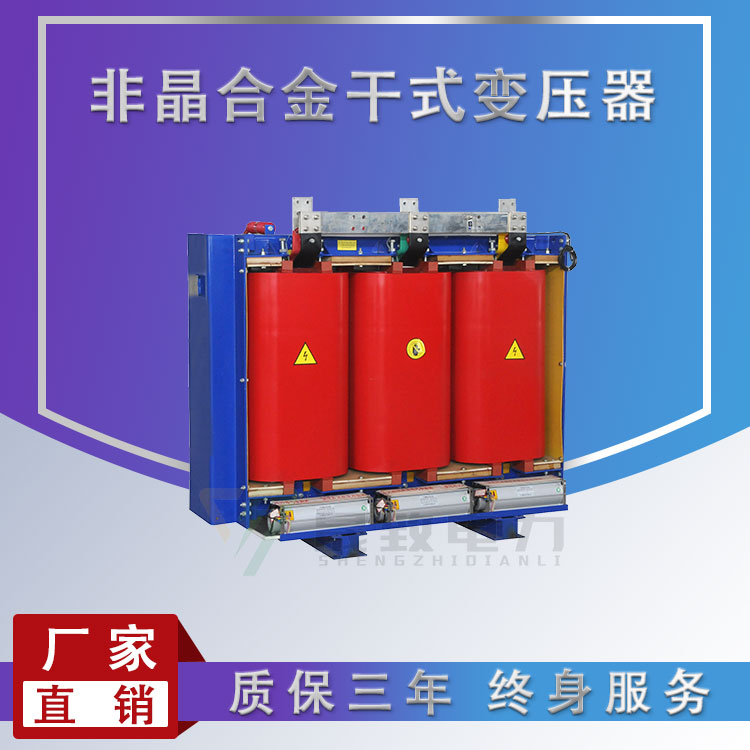

非晶合金干式变压器的特点和性能

非晶合金干式变压器是用新型导磁材料(非晶合金)制作铁心的新型节能变压器。


 它比用硅钢片作为铁心的变压器空载损耗下降70%以上，空载电流下降80%左右，是目前节能效果较理想的配电变压器，特别适用于农村电网和发展中地区等负载率较低的地方。非晶合金环氧浇注干式变压器的绕组及夹紧装置所用材料与普通环氧浇注干式变压器基本相同，但是选用的铁心材料有着很大的差别，选用的是一种被称为非晶合金的新型高技术产品。非晶合金是一种厚度为0.03mm左右很薄的磁性材料。
它是一定比例的合金原料采用超急冷技术(冷却速度107℃/s)，经过冷却浮筒，铸成的带状薄片。与冷轧硅钢片相比较，非晶合金材料具有五个方面的优点，但是也有五个方面缺点。这些缺点给变压器的设计与制造带来了很多困难。由于非晶合金带材成型的缘故，铁心的截面一般做成矩形，绕组也做成矩形。在一个轭位有断口，打开断口套装绕组，然后闭合断口。铁心采用外购的三相三柱新结构。由于难燃阻燃，可靠性高，免维护等优点，非晶合金干式变压器在配电市场有着广阔的发展前景。

非晶合金干式变压器结构上与传统的干式变压器差异较大，由于非晶合金材料的特殊性，受外加应力后损耗会增加60%左右，噪音也随之增大，严重影响性能。因此必须保证非晶合金铁心不受外加应力。选择合适的夹紧和装配结构。受力从两方面考虑：静态力和动态力。静态力考虑铁心自重和装配时的受力。动态力指受突发短路的冲击力。由于绕组采用的是相当成熟的普通环氧浇注干式变压器所用的环氧浇注及箔绕绕组，完全能承受突发短路的冲击力。主要考虑采取措施使低压绕组能自保持，尽量少地把力传递给铁心。相对于油式变压器,干式变压器因没有油，也就没有火灾、爆炸、污染等问题，故电气规范、规程等均不要求干式变压器置于单独房间内。特别是新的系列，损耗和噪声降到了新的水平，更为变压器与低压屏置于同一配电室内创造了条件。
