地埋式变压器怎么散热

　　地埋式变压器不准向地面散热，这就使得变压气的散热问题十分突出。对于地埋式变压器的温升控制，可通过下面四个方面保证：

　　a、变压器低温升设计，顶层油温控制在45K左右，远低于国标规走的60K ,设计思路为：

　　①热负荷是直接与损耗成正比的，我们的地埋式箱变所用的为10系列低损耗产品，与GB6451-1999相比，空载损耗低20%,负载损耗低26%;与9系列相比，空载损耗低21% ,负载损耗低5% ,所以热负荷低。

　　②虽然进口环烷基变压器油价位比国产变压器油高，我们仍坚持做国内唯一全部采用进口环烷变基压器油的产品，主要因为环烷基油，毋须加入添加剂就能在极低温度下继续流动，而其良好的粘度-时间特性使得在温度升高时油的流动速度加快，确保产品具有良好的散热能力。

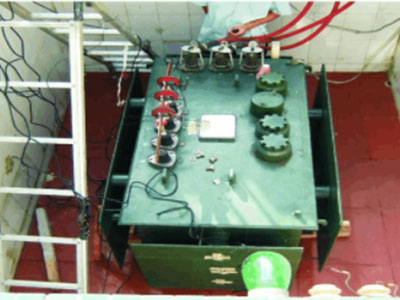

　　地埋式变压器地坑图

      b、箱体结构：

　　地埋变油箱壁散热主要靠福射。热量总是以波的形式从发热体辐射到温度较低的周围介质中。辐射的能量取决于温度，发热体的形状和它的表面颜色。所以，地埋变我们用的为平板油箱及平板散热片，增强辐射。

　　c、表面处埋：

　　因地埋变安装于阴凉的地底，所以我们用黑色非金属漆，及特殊的表面处理工艺，辐射热量能力为普通表面处理的两倍。

　　d、基础制作：

　　地基与外界的散热靠热传导和空气对流，基础顶部可设通风口及导风板，加强空气循环。
