地埋式箱变技术规格书

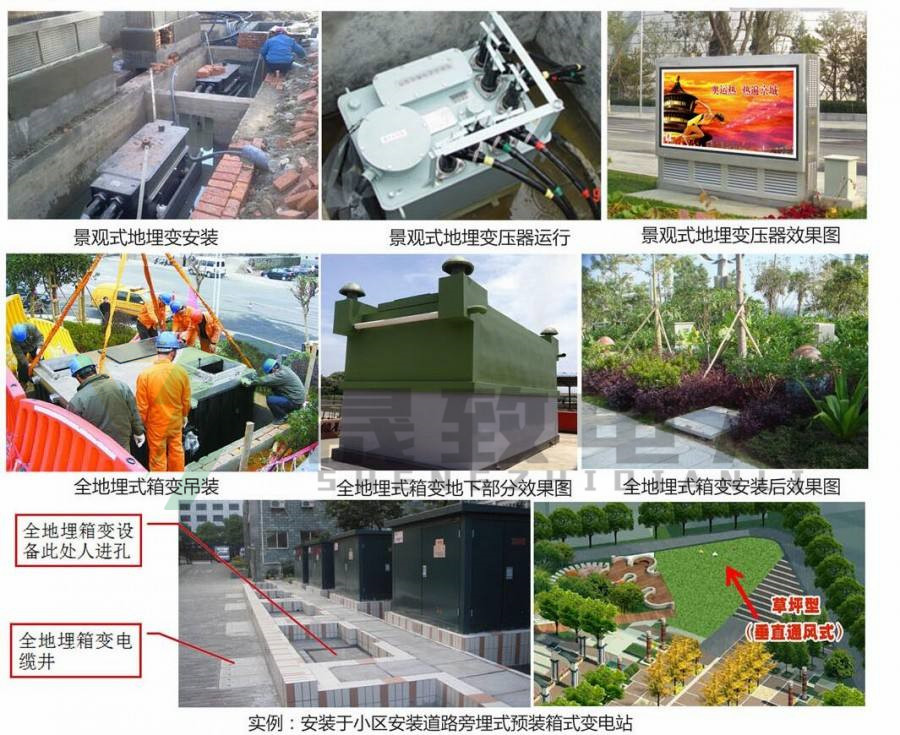

　　地埋式箱变就是为了满足上述领域的要求而设计开发的全新的一种电力成套设备。地埋式箱变主要由地埋式变压器和广告灯箱式的户外开关设备组成。地埋式变压器是由变压器、高压负荷开关、熔断器等组合在一起的一种新型的紧凑型的变电设备，它安装在地坑中，不占用地表空间，而且能在一段时间内浸没在水中运行。广告灯箱式的户外开关设备为集广告牌及户外开关设备与一体的混合结构，安装在地面。箱体内部为户外高低压配电柜，两侧为广告灯箱，具有极佳的视觉效果。

　　地埋式箱变符合城市生态设计理念，占地面积小，美化环境，适用于城市交通主干道、住宅小区、机场、车站、高速公路等场所。将成为城市配网设备的改造趋势。

　　地埋式箱变与传统箱变相比，具有以下显著的优点：

　　一、高可靠性

　　地埋式箱变所选用的地埋式变压器箱体外壳采用防腐不锈钢制作、全密封，高低压进出线采用防水全密封、全绝缘、全屏蔽的接线方式。保证了地埋式变压器的防腐和密封能力，整体防护等级达到 IP68，可浸没在水中运行。

　　高压配置插入式和后备熔断器，在变压器发生故障时，可迅速切断，不影响整体线路。变压器地坑基础设计和制作时进行了防水及排水考虑，顶部通风孔具备有效的防雨防水功能，侧部及底部用特种防水材料处理，渗水不能侵入，在底部安装有受自动排水系统控制的潜水泵。

　　地埋式箱变可以浸没在水中运行，可抵御洪涝灾害，所有各项措施保证地埋变 20 年的使用寿命，可以免维护、免检修，有效提高了供电系统的可靠性。

　　二、节能降耗

　　节能降耗已成为全社会的共识，地埋式箱变选用的地埋式变压器为低损耗产品，硅钢片铁心的地埋式变压器损耗达到 S11 系列，与普通变压器相比，空载损耗低 30%，负载损耗低 15%。采用非晶合金铁心的地埋式变压器的损耗更是有较大幅度的降低，其空载损耗下降了 80%。

　　三、降低噪声

　　众所周知，箱式变电站对周围居民的影响最主要的因素可以说是变压器的噪声。变压器的噪声源主要来自铁心，安装在普通箱变里的变压器离地高度一般在 1.2m 左右，如果箱变安装在离居民窗口较近是，在夜深人静时其噪声不可避免的会传入居民室，影响人们的睡眠。而一旦将变压器安装在地下，其噪声可以明显下降，对居民的影响几乎没有。

　　四、美观，与环境协调

　　一般的箱变占地面积较大，难以很好的与环境协调。特别是在一些高档的生活小区，杂处在小区的配电设施或箱式变电站不能与小区环境相协调，影响到小区整体的美观想，甚至会影响到附近楼盘的售价。

　　而地埋式箱变因为变压器安装在地下，不影响周围环境，安装在地面的配电箱体积小，很容易与周围环境相协调。如在生活小区里，地面的配电箱可以与小区绿化配套，成为小区景致的一部分。如在城市主干道和高速公路等处，地面上的配电箱可以设计成广告灯箱。

　　五、为客户创造价值

　　地埋式箱变占地面积小，在生活小区里，可以取代传统的配电室，减少配电房的建设，投资效益非常明显。

　　地埋式箱变造型美观、与周围环境相协调，安装在生活小区，不但不影响周围楼盘售价，而且可以提高小区的品位。

　　安装在城市主干道及高速路上的地埋式箱变，地面上为广告灯箱式的开关设备，大幅的广告灯箱位将为客户带来长期的广告收益。

　　地埋式变压器主要技术参数及性能

　　1、型号及规格：YBD12--30～1000/10

　　2、额定电压：高压 6/10kV，低压 0.4kV

　　3、容量范围：30～1000kVA

　　4、频率：50H

　　5、相数：三相

　　6、联结组标号：Dyn11

　　7、短路阻抗电压：4%-4.5%

　　8、绝缘水平：

　　原边工频耐压：35kV

　　原边冲击耐压：75Kv

　　副边工频耐压：5Kv

　　9、损耗：

　　达到国标 S11 系列(硅钢片铁心)

　　达到国标 S15 系列(非晶合金铁心)

　　10、外壳防护等级：IP68

　　11、声级：小于或等于 50db

　　12、使用环境：地下室或地坑内

　　13、高压连接件：进口插入式密封肘头

　　低压连接件：美国 3M 防水密封材料

　　14、箱体结构：

　　箱体外壳为整体型，采用防腐不锈钢制作。

　　预制式地坑主要技术参数

　　1、地坑采用板厚≥6mm 的钢板冲压成型。

　　2、预制式地坑采用整体热镀锌处理。

　　3、地坑盖采用水泥预制板，并设有可打开的检修孔。

　　高压开关设备主要技术参数

　　1、额定电压：12kV

　　2、额定频率：50H

　　3、额定电流：630A

　　4、额定短时耐受电流：20kA/2s

　　5、额定峰值耐受电流：50kA

　　6、额定短路关合电流：50kA

　　7、额定工频耐受电压(相对地/断口)：42/48kV(1min)

　　8、额定冲击耐受电压(相对地/断口)：75/85kV

　　9、防护等级：IP34

　　低压开关设备主要技术参数

　　1、额定电压：400V

　　2、额定频率：50H

　　3、主回路额定电流：100A～2000A

　　4、额定短时耐受电流：15kA、30kA

　　5、额定峰值耐受电流：30kA、63kA

　　6、防护等级：IP34


　　地下式组合变压器

　　箱体采用不锈钢制作、全密封，防护等级达 IP68，可浸入水中运行;

　　高低压进出线采用防水全密封、全绝缘、全屏蔽的接线方式，运行更加安全;

　　采用环烷基变压器油，确保具有良好的散热能力;

　　采用非晶合金铁心，节能效果显著;

　　绝缘耐热等级高，环保;

　　后备及插入式熔断器，给予变压器更安全的保护;

　　负荷开关具有二、三、四位置形式，适用于多种供电系统。

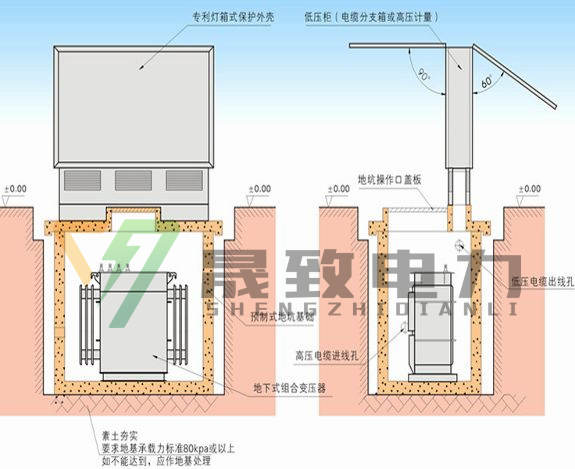

　　预制式地坑基础

　　地坑基础：可采用 6mm 以上钢板预压成型，全密封结构，确保地表水及其它杂物不能进入地坑内;

　　也可采用预制式钢筋混凝土结构，采用先进的防水技术处理，确保基础不渗漏。

　　地坑底部设置有集水池，并安装有受自动排水系统控制的潜水泵;

　　地坑内安装有高低压电缆安装支架，方便电缆安装固定;

　　地坑内安装有防水照明灯，方便检修;

　　基础顶盖设有可打开的检修孔。

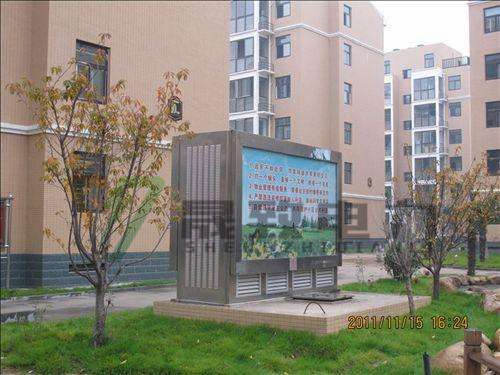

　　广告灯箱式的户外开关设备

　　开关设备的保护外壳采用广告灯箱式结构，灯箱外壳的两门可全角度打开，并有气弹簧支撑定位，便于开关设备的操作和维护;

　　灯箱设有隔热层，具有良好的隔热作用;

　　灯箱外壳的两面为广告板，采用体积小、光源均匀的 LED 发光元件;

　　广告灯箱与开关设备的门锁独立设置，灯箱维护不影响开关设备运行;

　　灯箱外壳设有声光报警装置，受到外界破坏，可发出报警信号;

　　开关设备采用双层门结构，防护等级达到 IP34，第二层为仪表门，确保灯箱式外壳被破坏以后，低压柜仍然达到一个完整独立的户外低压产品的保护水平;

　　隐藏在灯箱外壳中的风机可以自动对地坑基础内进行排风和送风来降低温度。

　　随着城乡现代化建设进程的加快，城市的建设已步入旨在改善街景市貌的都市美容阶段。传统

　　的箱式变电站错落无序地挤占闹市的黄金地面，与优美的城市环境显得格格不入。城市规划、高速

　　公路、公共设施的建设对电力设备的要求越来越高，在欧、美、日等发达国家，已按照城市生态设

　　计理念，逐步将变压器埋入地下安装。
