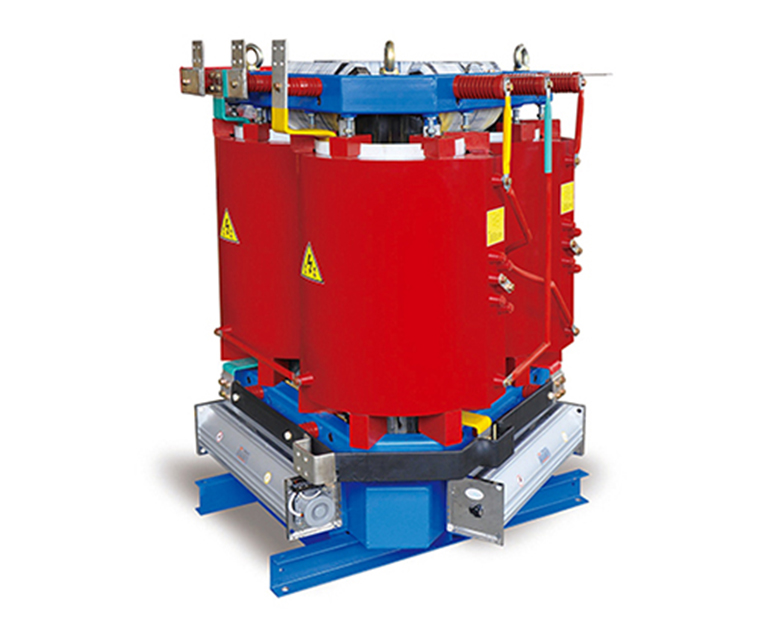

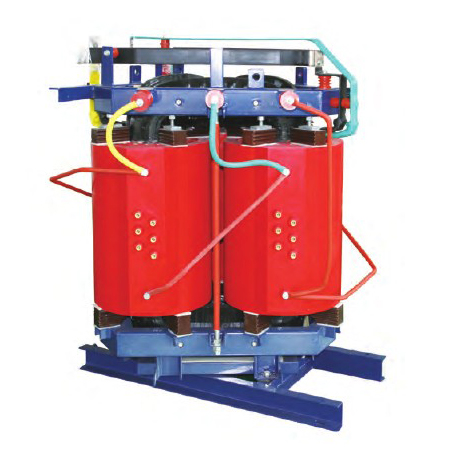

>>> 产品概述
树脂浇注立体卷铁心干式变压器除具有常规干式变压器安全、过载能力强等到优点外，还具有环保、空载损耗与激磁电流小，噪音低，防潮、防腐、耐受短路能力强、耐受冲击过电压性能好、体积小，重量轻，外形美观等特点。产品主要性能指标均优。最适宜用于防火要求高的环境中，适用于高层住宅、机场、车站、码头、地铁、医院．发电厂、冶金行业、购物中心、居民密集区及石油化工等场所。

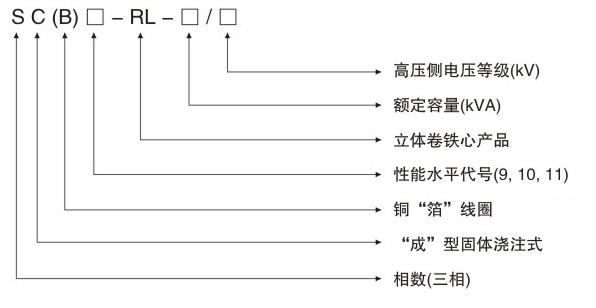

>>>卷铁芯变压器型号含义
>>> 产品结构
立体三角形卷铁心
采用立体三角形结构，将铁心的排列方式进行了更加合理的组合，采用三个完全相同的单框拼合成立体等边三角形，实现产品的三相铁心磁路完全对称等长．确保三相供电平衡，并使磁阻大大减小，激磁电流，空载损耗显著降低。
铁心固化采用立体三角形卷铁心专有固化工艺，固化效果好．保证铁心在装配、运输及运行过程中不变形，从而降低铁心空载损耗及噪声。

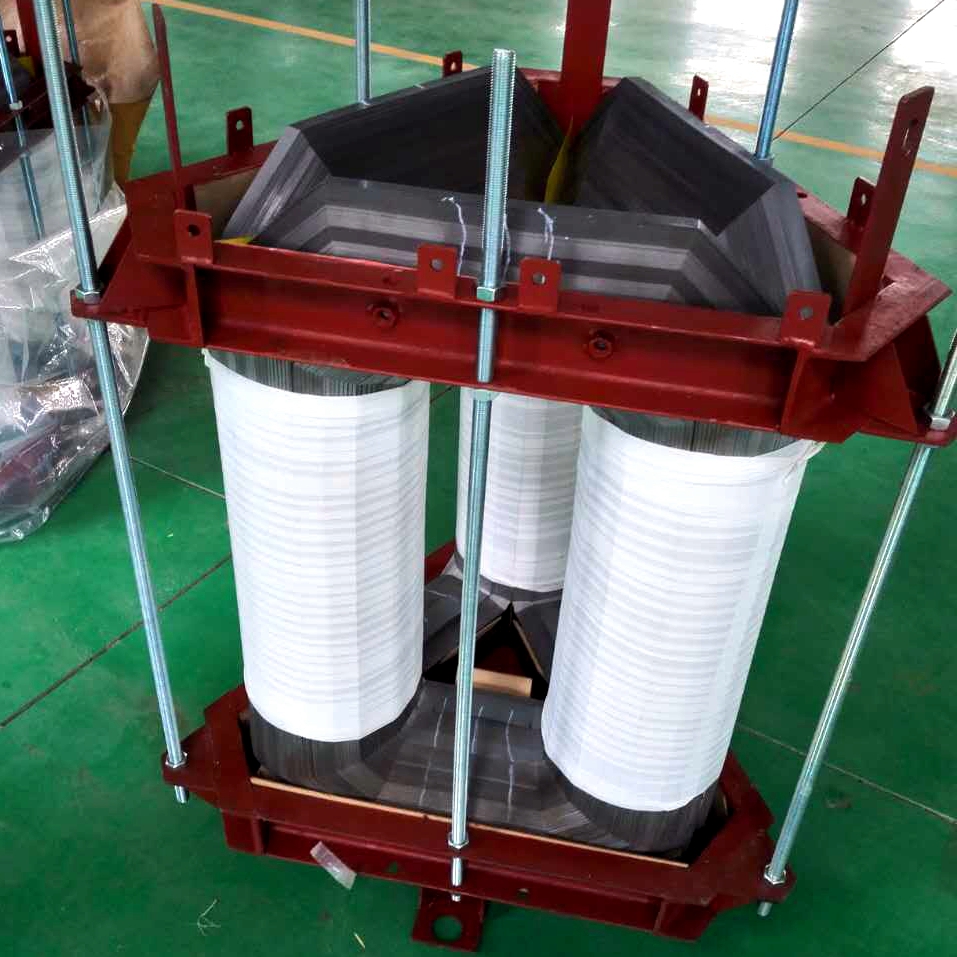

>>>立体卷铁芯干式变压器铁芯

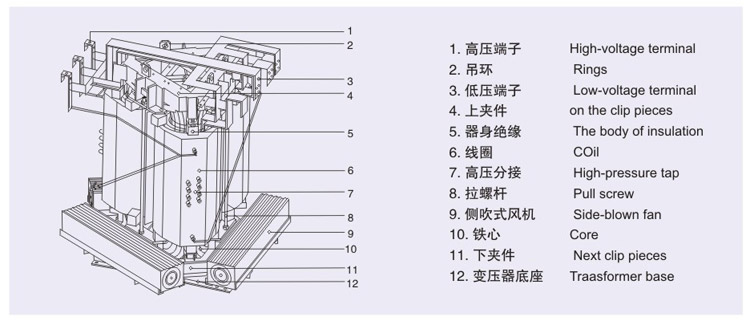

>>>立体卷铁芯干式变压器结构图
>>>这种结构的优点是：
节能效果：立体三角形卷铁心无接逢，即不存在高能耗区，可充分发挥优质铁心材料高导磁特点，最大地减少因接逢处形成的空气隙带来的损耗。
小型化：空间利用系数高，变压器采用三角形结构，故体积比常规变压器小，结构紧凑、外形美观、占地面积小。
低噪音：由于立体三角形卷铁心是由几种梯形料带依次卷绕而成，硅钢带之间卷绕紧密，硅钢带的导磁方向与铁心的磁路方向完全一致，工作时振动小，可以解决叠铁心因磁路不连贯而发出的噪音．可将噪音降低。

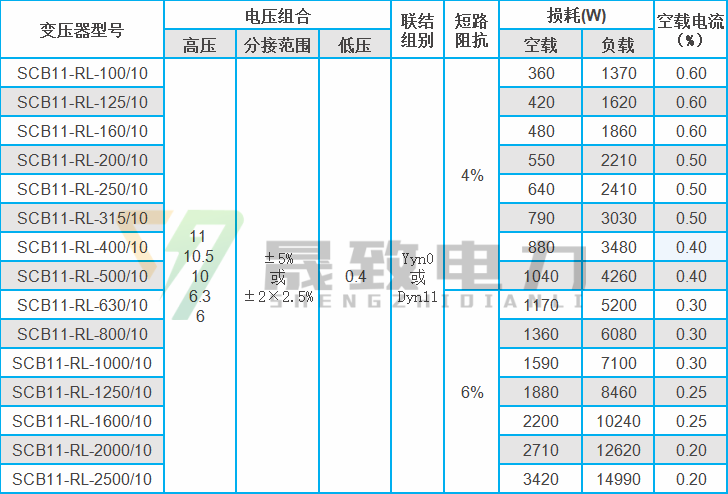

>>>SCB10/11-RL立体卷铁芯干式变压器参数
>>>绕组
线圈由高压线圈与低压线圈组成，低压线圈为箔式或圆筒式结构，且端绝缘用树脂混料粘封；高压线圈采用分段日筒式结构，且整个线圈导体都被环氧树脂的固体绝缘层所包封。
根据变压器容最的大小在线圈内层设置能双向散热的轴身散热风道。层间用OMO 预浸布热固化成型，在绕组加工以后放入烘炉固化使之成为有极强抗短路能力绕组。同时315kVA 及上容最低压采用箔式绕组．低压采用箔式绕组．具备以下优点：线圈两端无螺角，因而不平衡安匝大幅度减小。抗短路能力可大大增强。绕组匝数按幅向布置，风道设置可以更加灵活适用，具有强的散热性能。绕组匝间电容大，电位梯度小，抗冲击电压能力强。
高压线圈采用分段口筒式结构，且整个线圈导体都被环氛树脂的固体绝缘层所包封，线圈导体与树脂绝缘层形成一个完整的刚体，机械强度好，耐受短路的能力强，且环氛树脂的耐压强度高．另外由于整个线圈导体都被环氧树脂的固体绝缘层所包封，因而不仅潮气难于浸入，因而其防潮与防污的性能好。
>>>真空压力浇注
高压采用薄绝缘浇注结构，在真空状态用环氧树脂混全填料浇注而成。浇注过程严格控制烘焙、预热，浇注，保真空，卸压、凝胶、固化、脱模等工艺过程控制的温度，真空度，杜绝浇注后绕组出现气泡、开裂等各种缺陷。浇注的树脂混合料可完全浸透到线圈的各个间隙中，杜绝空隙的存在，有效的抑制局部放电现象产生，局部放电最不超过10pC.
